MR04  ( USB接続MiniCard-SDカードアダプタ )

製品概要:
MR04はSDカード用のMiniCardアダプタです。SDカードを簡単にノートPC等のMiniCardスロットに追加することが可能です手持ちのSDカードを利用したSSDとして、またReady-Boost用ドライブとして利用できます。
MR04はノートPCに追加するドライブとして最適です。SSDとして本体にドライブを追加可能で、そのまま重要なデータなどのバックアップが出来るため、ケーブル接続が必要な外部ドライブの様な煩わしさから解放されます。
Windows7ではReady-Boost用のドライブとして利用し、SDカードをキャッシュとして利用することができます。これによりハードディスクにアクセスが高速化されシステムパフォーマンスを向上できます。
MR04を利用すると、SDカードをデータ保存・バックアップ領域としてだけではなく、Ready-Boost用途としても利用できるため、利便性が飛躍的に向上します。

特長一覧:

• 用途：ノートPCおよびネットブック.
• Genesis Logic製GL823 QFN-24(A)搭載
• 従来のハードディスクと比較し、低消費電力・軽量
• 最大クロック動作周波数：50MHz.
• 高速データ転送：最大25MB/sec.
  注意: 実際の転送速度は SD カードおよび PCの設定等によって変わります
• USB2.0接続のMiniCardで利用可能
• SDカード容量:最大2TB (SDXCサポート)
• MR04-SではPCBパッドでSDカードをスロットに固定し、振動などからSDカードの抜出を防止。

Note:
MR04 is standard USB mass storage device. Design for Extension/Secondary HDD. Application for readyboost and backup/Storage function.
Basically, MR04 can’t bootable to Windows XP/Vista.

使用一覧:

• PCI Express Mini Card Electromechanical Specification 1.0 準拠
  インターフェースはUSB接続
•  Universal Serial Bus Revision 2.0準拠Hi-Speed・480Mbps対応
•  Universal Serial Bus Device Class Definition for Mass Storage Class Bulk Only Transport Ver1.0互換。
•  SD Memory Card Specification Version 3.0互換
  * SDXC対応のみ。UHS-Iは非対応。
•  MultiMediaCard Specification Ver 4.2互換。

対応SDカードタイプ:

SDXCカード、SDHCカード、SDカード、Mini-SDカード、Micro-SDカード
MMC、RS-MMC, Moblie-MMC, MMC-micro, MMC-plus
＊アダプタが必要な場合があります。

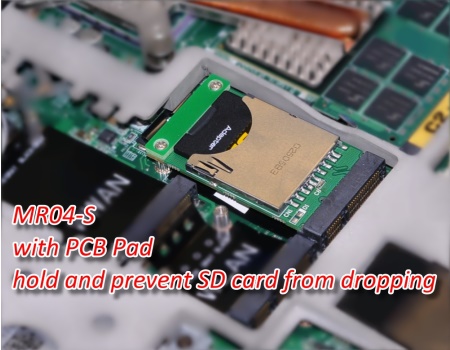

MR04-SでのPCBパッド使用例： SDカードを固定し、振動などからSDカードの抜出を防止

MR04 同梱品一覧 販売価格: US$ 12
MR04 (USB接続MiniCard-SDカードアダプタ) x1	専用ネジ x2

MR04-S 同梱品一覧 販売価格: US$ 13
MR04 (USB接続MiniCard-SDカードアダプタ) x1	PCBパッド x1
専用ネジ x2	PCBパッド専用ネジ x2

ドキュメントダウンロード
Brief V3.0	Taiwan	Taiwan 2 Mirror	China Mirror
Brief ver1.0	Taiwan	Taiwan 2 Mirror	China Mirror
Schematic (PDF):	Taiwan	Taiwan 2 Mirror	China Mirror
SD cardreader comparison	Taiwan	Taiwan 2 Mirror	China Mirror
Under Windows 7, use MR04 for backup function ( PDF )
Under Windows 7, use MR04 for ReadyBoost function ( PDF )
