 PE4L V2.1 ( PCIe 擴展適配器 )


商品概要:
PE4L是專為PCI Express的1x 附加卡,透過ExpressCard或mPCIe連接器或PCI Express插槽轉換擴展到筆記型電腦。
本產品的PCI Express x1連接器邊緣是有開口的,非一般封閉式的插槽,所以不限定只有PCIe卡1x 才能使用,其他如 x4,x8和x16的PCIe卡也可使用。
這個適配器允許您使用您現有的PCI-E1X卡在筆記型電腦或桌上型電腦測試。

PE4L-EC060A

PE4L-PM060A

PE4L-HP060A

選購品: DIY BOX v1.0 (透明壓 克力組裝盒) ,只支援 PE4H V2.4a / PE4L V2.1
*Installation Guide(安裝指南)
内部尺寸: 32 x 20 x 23 (cm)
外部尺寸: 34 x 22 x 31 (cm)  * H包含6cm脚



    產品特點

  • PE4L ECxxxA允許用戶透過ExpressCard插槽來測試PCI Express附加卡
  • PE4L PMxxxA允許用戶透過PCI Express迷你卡(mPCIe)插槽來測試PCI Express附加卡上的。
  • PE4L HPxxxA允許用戶透過一個延伸的PCIex1(或x4,X8,X16)插槽來測試PCI Express附加卡。
  • 符合PCI Express 2.0規格:最高5Gbps
  • 符合USB2.0規範:最高可達480Mbps
  • 產品的PCI Express x1插槽邊緣是有開口的,非一般封閉式的插槽,所以不限定只有PCIe卡1x 才能使用,其他如 x4,x8和x16的PCIe卡也可使用。
  • 傳輸電纜線長度:
    PE4L-EC060A / PE4L-PM060A / PE4L-HP060A 長度 60cm (標準品)
    以下訂製品請與我們的中國聯絡處洽詢.
    PE4L-EC030A / PE4L-PM030A / PE4L-HP030A 長度 30cm (訂製品)
    PE4L-EC100A / PE4L-PM100A / PE4L-HP100A 長度 100cm (訂製品)
    PE4L-EC150A / PE4L-PM150A / PE4L-HP150A 長度 150cm (訂製品)
    PE4L-EC200A / PE4L-PM200A / PE4L-HP200A 長度 200cm (訂製品)

    PE4L-EC300A / PE4L-PM300A / PE4L-HP300A 長度 300cm (訂製品)
    PE4L-EC400A / PE4L-PM400A / PE4L-HP400A 長度 400cm (訂製品)
    PE4L-EC500A / PE4L-PM500A / PE4L-HP500A 長度 500cm (訂製品)

    系統需求

  • 筆記型電腦或桌上型電腦須具備 ExpressCard 插槽PCI Express mini card 插槽PCI Express 插槽.
  • Windows 7 (32-/64-bit) / Vista (32-/64-bit) SP2 / XP (32-/64-bit) SP3
  • 自備PCIe 附加卡(PCIe 1.0, 2.0, or 2.1)

    注意:

  1. PE4L是 PCIe 1x 總線接口, 5.0Gbps的頻寬可相容Expresscard 2.0
  2. PE4L是為針對工程試驗所設計製造,故不建議家庭或辦公室使用。
  3. 基本上PCIe附加卡是為桌上型電腦所設計,我們無法保證它與你的筆記本電腦的相容性。PE4H可否在您的機器正常使用,
    取決於作業系統版本,筆記型電腦的BIOS,設備驅動程式等。
  4. 需要外部電源(ATX電源變壓器AC-DC12V)
  5. 不保證所有的PCIe附加卡都可使用。
  6. 有關更多的圖形顯示卡的適用經驗。請造訪這個 網站

如何辨識版本號 v2.1a或v2.1b(或更高版本)

- 2012年3月23日以後發貨的:是v2.1b或更高版本

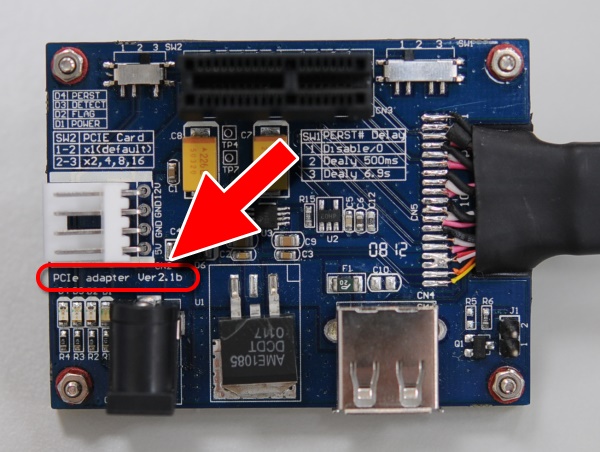

- PE4L上的PCB描述;如下圖標示處



  • PE4L-EC060A
  • PE4L-HP060A
  • PE4L-PM060A

PE4L-EC060A
售價: USD 140.
PE4L-EC060A
(PCIe 擴展適配器) x1
Y04-V01-015
(5V/12V 電源線) x1
Y02-D01-060
(杜邦2針纜線) x1






DIY BOX
售價: USD 60.

*Installation Guide(安裝指南 )
内部尺寸: 32 x 20 x 23 (cm)
外部尺寸: 34 x 22 x 31 (cm)  * H包含6cm脚


Item / 項 目
PE4L
ver1.5
PE4L
ver2.1
PE4H
ver2.4
PE4H
ver3.2
USB interface
USB介面
USB インターフェース
USB2.0
USB2.0
USB2.0
USB2.0
PCIe interface
PCIe介面
PCI Expressインターフェース
1x,2x,4x,8x,16x
1x,2x,4x,8x,16x
1x,2x,4x,8x,16x
16x
PCIe Spec/Speed
PCIe規格/速度
PCIe規格・速度
Gen1/2.5Gbps
Gen2/5Gbps
Gen1/2.5Gbps
Gen2/5Gbps
3.3V power switch protect your host
3.3V的電源開關,保護你的主機
3.3V電源保護(ホストへの逆流防止)
Yes

有り
Yes

有り
Yes

有り
Yes

有り
12V power fuse Trip current (Itrip)
12V電源保險絲跳閘電流
12V 電源切断電流値(Itrip)
No
不支持
非対応
10A
10A
10A
Custom PCIe external cable support
自定義外部的PCIe電纜支援
専用PCIe外部電源ケーブル(最大値)
30cm, 100cm
60cm
30cm, 100cm
60cm
Power LED
電源LED
3V LED
3.3V電源LED
3V LED
3.3V電源LED
PERST#,12V,5V,3V
PERST#用LED
電源LED
(12V,5V,3.3V)
PERST# ,3V
PERST#用LED
電源LED
(3.3V)
5V USB power from expresscard
來自ExpressCard 的5V USB電源
USBバスパワー (5V)
DC Jack or PSU
DC插口或軟碟電源連接器
DCジャックor
フロッピー
電源コネクタ
DC Jack or PSU
DC插口或軟碟電源連接器
DCジャックor
フロッピー
電源コネクタ
DC Jack or PSU
DC插口或軟碟電源連接器
DCジャックor
フロッピー
電源コネクタ
DC Jack or ATX 24pin connector
DC插口或ATX連接器
DCジャックor
ATX 電源コネクタ
12V power from external DC jack
外部直流12V電源輸入插孔
DCジャック外部電源入力
(内部12V電源)
DC12V
DC12V
DC15~20V
DC15~20V
12V power from PSU (floppy power)
軟碟12V電源連接器輸入功率
ロッピー電源コネクタによる12V
電源入力
Yes

有り
Yes

有り
Yes

有り
No
不支持
非対応
DC 19V to 12V
直流19V至12V
19V入力-12V変換
No
不支持
非対応
No
不支持
非対応
12V/3A
19V/3A
12V to 5V
12V輸入5V的轉換
12V入力5V変換
No
不支持
非対応
No
不支持
非対応
5V/1.5A
5V/1.5A
5V to 3.3V
5V輸入3.3V的轉換
5V入力-3.3V変換
3.3V/3A
3.3V/3A
3.3V/3A
3.3V/3A
PERST# delay switch
延時開關
PERST# 遅延変換スイッチ
0秒, 7秒
0秒, 0.5秒, 7秒
0秒, 7秒, 15秒
0秒, 9.8秒, 15秒
PCBA Dimension
外型尺寸
本体外形寸法
64.05x46.55mm
64.05x46.55mm
185.25x36mm
139.60x150.00mm


文件下載
